Rollschienen

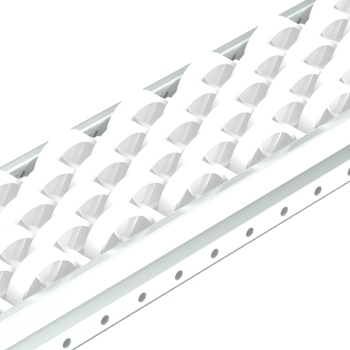

Rollenschienen bestehen aus einem mehrfach profilierten verzinkten Stahlprofil mit Nylonrollen auf Ø4 mm Stahlwellen. Unsere Rollenschienen sind in den Systemen 40 mm und 80 mm erhältlich, mit passendem Befestigungsmaterial und diversem Zubehör. Erhältlich mit Flachrädern mit erhöhtem Rand (Spurring) und als ESD-Variante (Electrostatic Discharge).
Geringe Achsabstände garantieren einen ruhigen und störungsfreien Lauf
Leichtgängige Rollen garantieren gute Anlaufeigenschaften
Besonders leise durch Kunststoffräder
MONTAGE, NEIGUNG UND BELADUNG VON MEHRROHR-ROLLENBAHNEN
Montage der Rollenbahn

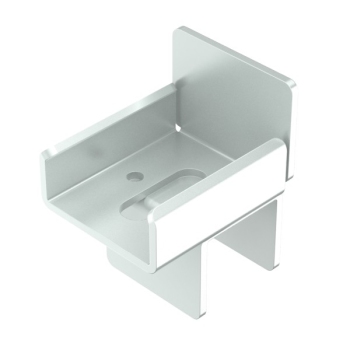

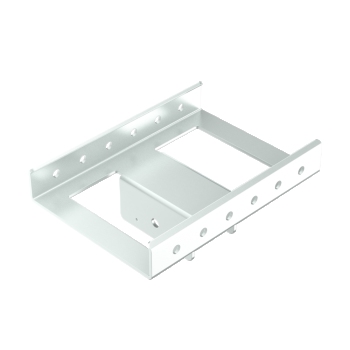

Die Kunststoff-Führungsprofile können um das Stahlprofil geschoben werden. Durch Aufschieben eines Einhängebügels um das Profil und Einklemmen auf ein Rohr wird die Rollenbahn montiert.
Sägen einer Rollenbahn
Die Länge der Rollenbahn wird durch den Achsabstand der Rollen bestimmt, der bei der Flachrollenbahn 35,7 mm und bei der Bahnrollenbahn 53,6 mm beträgt. Um ein optimales Ergebnis zu erzielen, empfehlen wir, zwischen den Rollen zu sägen.
Die Rollenbahn wird einfach mit Klammern auf das Rohr geklickt
Empfohlener Neigungswinkel für Rollenschienen
Empfohlener Neigungswinkel: 3 bis 6 Grad, abhängig von der Rollenbahnlänge, dem Warenträger und dem Warengewicht. Die Höhendifferenz ergibt sich aus Rollenbahnlänge x Neigungswinkel. Beispiel: x = 1200 x 0,06 (6%) = 72 mm.
Belastung der Rollenbahn
Bei proportionaler Belastung beträgt die maximale Belastung 220 kg pro freiem Meter Spannweite. Bei Spannweiten von mehr als 1 Meter wird ein zusätzliches Stützrohr empfohlen, um ein Durchbiegen und Verdrehen der Rollenbahn zu verhindern.
| Max pro Rolle (kg) | Max. pro Meter (kg) | |
| 40 mm Rollenbahn | 75 | 100 |
| 80 mm Rollenbahn | 125 | 150 |
Zubehör für Rollenschienen
Multitube-Rollenbahnen können u.a. mit Bremsen, Führungsprofilen und Etikettenhaltern ausgestattet werden.
WAS IST EINE ROLLENBAHN UND WOFÜR WIRD SIE VERWENDET?
Die Rollenbahn wird auch als Rollenbahn, Rollentisch, Radbahn und Rollenbahn bezeichnet. Die Kunststoff- oder Stahlrollen in den Schienen sind flach oder gebördelt und dienen der Produktführung. Heutzutage gibt es auch Mehrweg-Rollenbahnen (Omni-Rollenbahnen) und Schienen mit Kugelfüßen.
Eine Rollenbahn mit Kunststoffrollen eignet sich für den Transport und die Lagerung relativ leichter Produkte in Durchlaufregalen, Transportwagen und als Zu- und Abfuhrbahnen an schlank ausgestatteten Arbeitstischen. Die Vorteile der Rollenbahn liegen darin, dass sie eine effektive, einfache und wirtschaftliche Art ist, ein Transportsystem zu bauen. Es handelt sich um ein modulares, leicht anpassbares und wiederverwendbares System. Rollenschienen mit Stahlrollen werden normalerweise für schwere Produkte, chemische Produkte oder Produkte, die Kunststoffrollen leicht beschädigen könnten, verwendet. Stahlrollen werden in der Regel auch für den Transport von Paletten verwendet.
Rollenschienen haben oft einen kleineren Durchmesser, kürzere Rollen und mehr Rollen pro Laufmeter als Rollenbahnen mit Lagerrollen. Rollenschienen nutzen im Allgemeinen die Schwerkraft zum Transport von Produkten, und Rollenbahnen sind häufig mit einem Antrieb für den Transport ausgestattet. Im Allgemeinen wird eine Rollenschiene zum Transport von Produkten verwendet. Oft werden 2 oder mehr Rollenschienen parallel montiert, um den Produkten einen stabilen Halt zu geben und das Gewicht zu verteilen. In vielen Fällen ist die Rollenschiene schräg montiert, so dass die Produkte durch die Schwerkraft selbständig nach unten rollen. Zu den Zubehörteilen einer Rollenschiene gehören Rahmen, Endanschläge, Seitenführungen und Einhängebügel.
Eine Rollenschiene wird zum Beispiel in Lagerdurchlaufregalen, Transportsystemen, Durchlaufregalen und ergonomischen Arbeitsplätzen eingesetzt.
