Artikelnummer 106-530-L02
Befestigungsfuß 200 mm
Sicherheit bei jeder Konfiguration
- Prüfung durch spezialist
- Kontact for produktion
- Mit technischer Zeichnung
Beschreibung
Spezifikationen

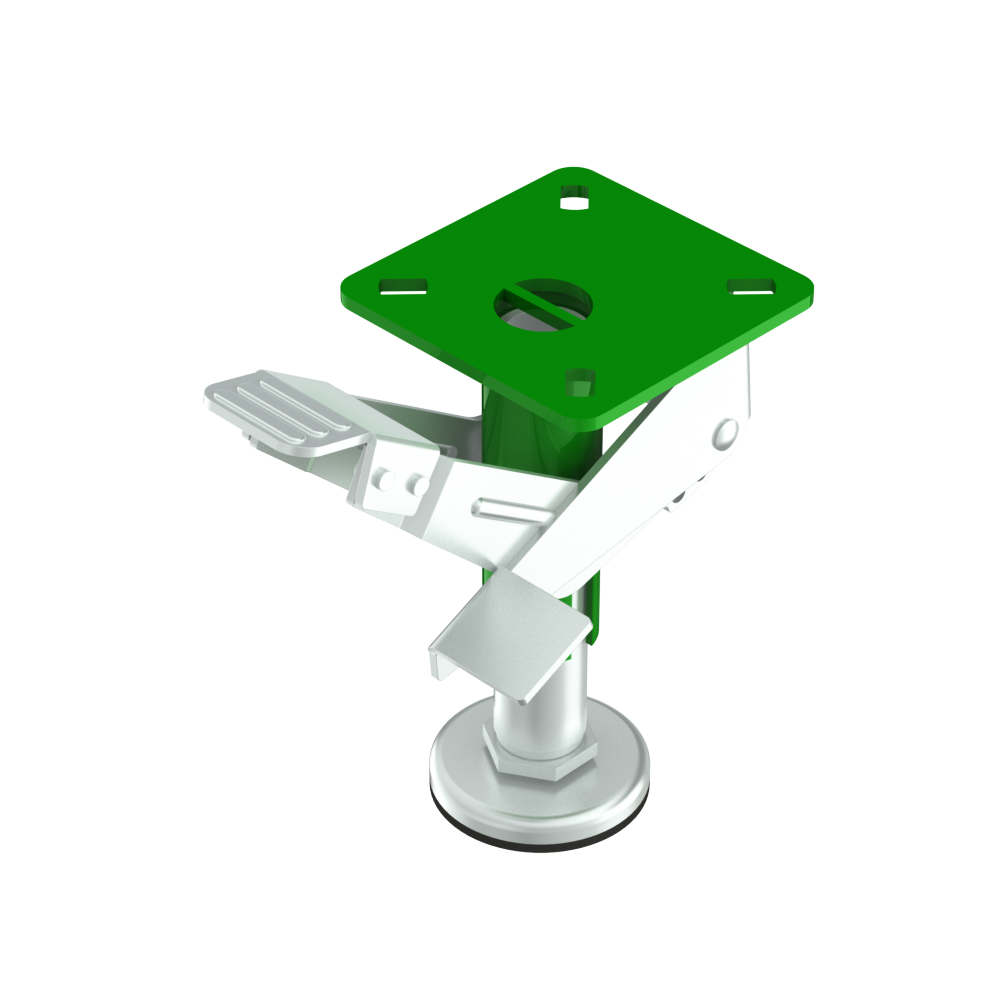

Befestigungsfuß mit Montageplatte
Dieser Zurrfuß wird für die Verwendung mit einem 200-mm-Rad empfohlen. Er ist ideal für Anwendungen, bei denen Konstruktionen bewegt werden können müssen, aber dennoch sicher befestigt werden sollen. Beispiele hierfür sind Lagerwagen, Durchlaufregale und Arbeitstische.
Wenn Sie das Pedal nach unten drücken, bewegt sich der Stellfuß nach unten. Wie weit dieser Hub ist, kann durch Hinein- oder Herausdrehen des Fußes bestimmt werden. Um den Fuß wieder anzuheben, betätigen Sie das andere Pedal. Die Befestigungsmethode ist auf den Bildern zu sehen. Man verwendet zwei parallel verlaufende Rohre und verbindet sie mit zwei BMS-3-Verbindungssätzen.
| Eigenschaften | |
| Werkstoff | Verzinkter Stahl |

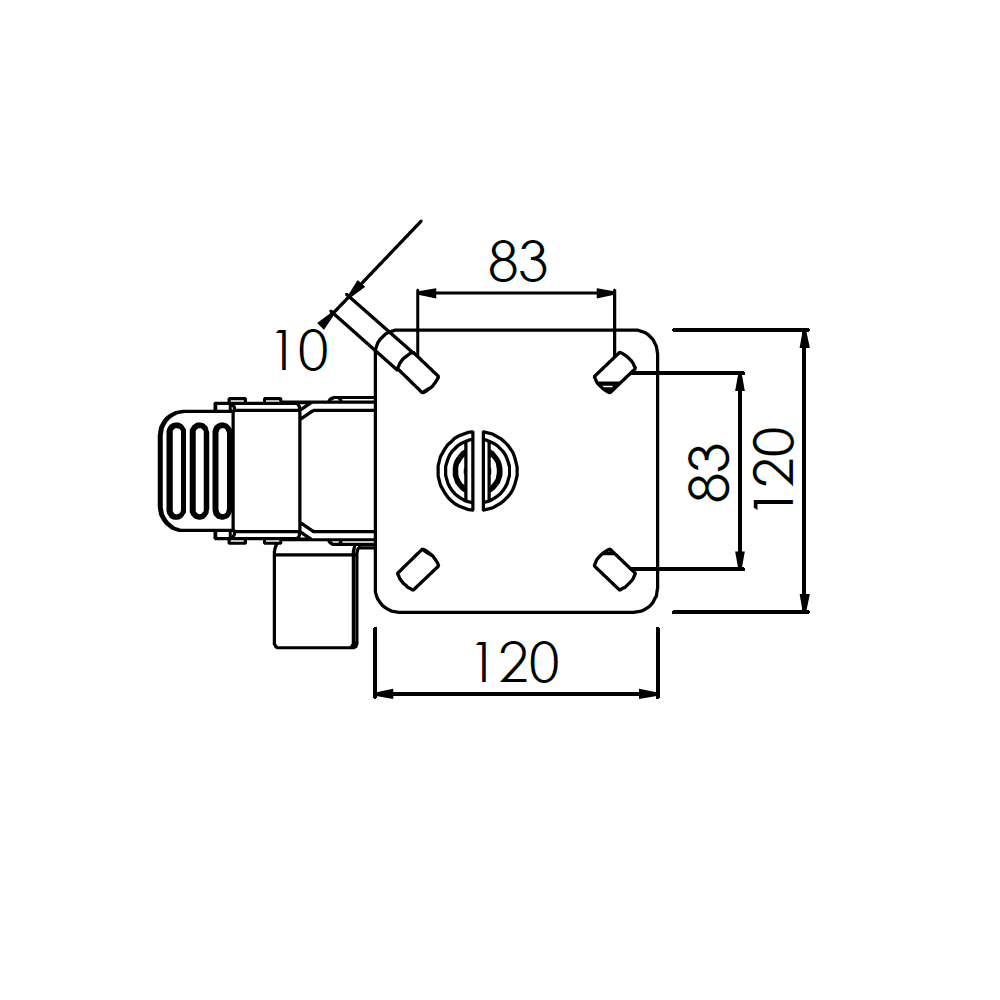

| Abmessungen der Montageplatte (mm) | 120 x 120 x 5 |
| Abstand zwischen den Löchern (mm) | 83 x 83 |
| Durchmesser der Löcher (mm) | 10 |
| Durchmesser der Basis (mm) | ø80 |

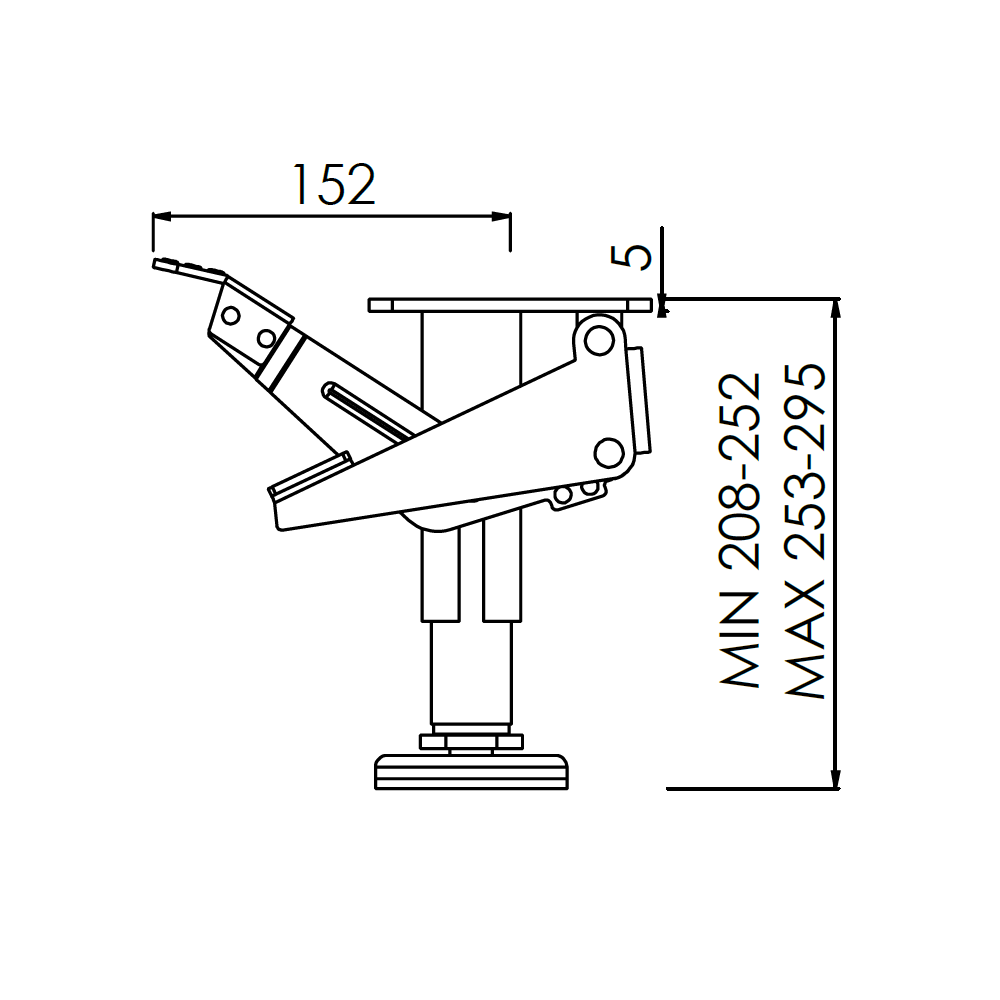

| Mindesthub Fuß | 208 (ohne Bremse) 252 (mit Bremse) |
| Maximaler Fußhub | 253 (ohne Bremse) 295 (mit Bremse) |
Artikelnummer 106-530-L02
Gewicht: 2,802 kg
Durchmesser der Basis (mm)
ø80
Material
Verzinkter Stahl
Maximale Belastung (kg)
1000
Artikelnummer 106-530-L02
Befestigungsfuß 200 mm
€76,30
zzgl. MwSt
Lieferzeit innerhalb von 2–5 Werktagen
